Was ist eigentlich ein IfcOpeningElement und warum sorgt es oft für Probleme? 🏗️

Das IfcOpeningElement beschreibt Öffnungen, Nischen und Aussparungen in Bauteilen wie Wänden, Decken oder Böden. Diese Elemente werden häufig beim IFC-Export aus Architekturmodellen mit exportiert und können bei der Weiterverarbeitung in Revit und für thermische Berechnungen wie Heiz- und Kühllastberechnungen problematisch sein. In diesem Blog erklären wir, wie diese Elemente gehandhabt werden können, um saubere Modelle zu erzeugen, und stellen Best Practices für den Umgang in Revit und ArchiCAD vor.

Was ist ein IfcOpeningElement? 🔍

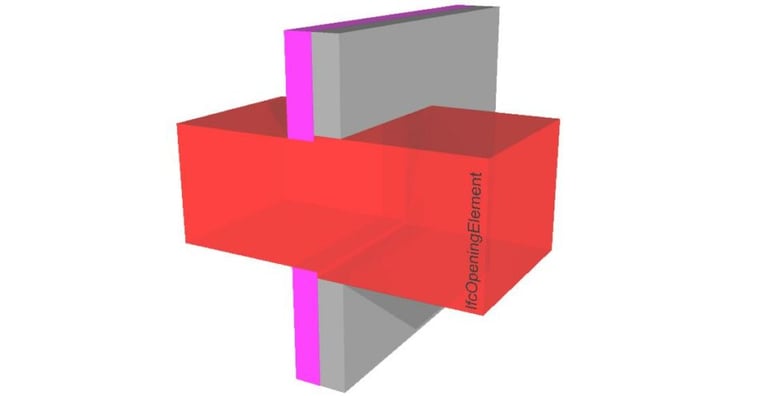

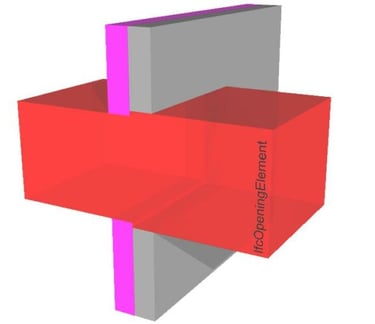

Laut der Definition der buildingSMART-Standards repräsentiert das IfcOpeningElement eine Öffnung, Nische oder Aussparung, also einen Hohlraum in einem physisch existierenden Bauteil. Beispiele sind Fenster- und Türöffnungen oder Kanäle in Wänden. Es gibt zwei Haupttypen:

IfcOpeningStandardCase: Für einfache, rechteckige Öffnungen mit konstanter Profilgeometrie.
IfcOpeningElement: Für komplexere Formen wie Nischen oder nicht rechtwinklige Aussparungen.

Probleme beim Umgang mit IfcOpeningElementen

Export und Sichtbarkeit

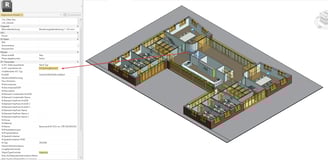

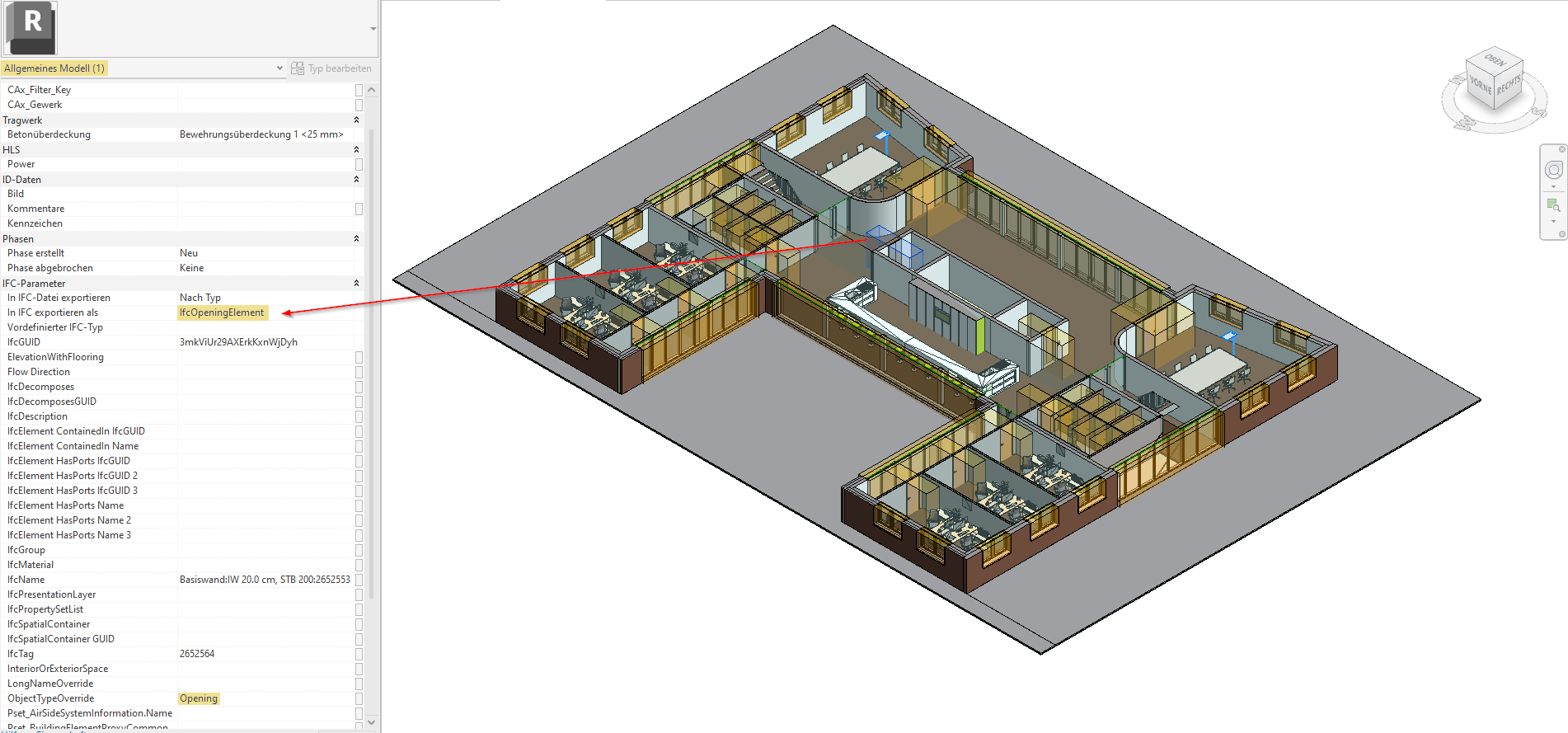

Beim IFC-Export aus Revit oder ArchiCAD werden IfcOpeningElemente standardmäßig mit exportiert. Nach dem Import in Revit erscheinen diese Elemente oft als separate, sichtbare Boxen, was die Übersichtlichkeit des Modells erheblich beeinträchtigen kann.

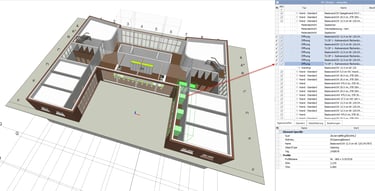

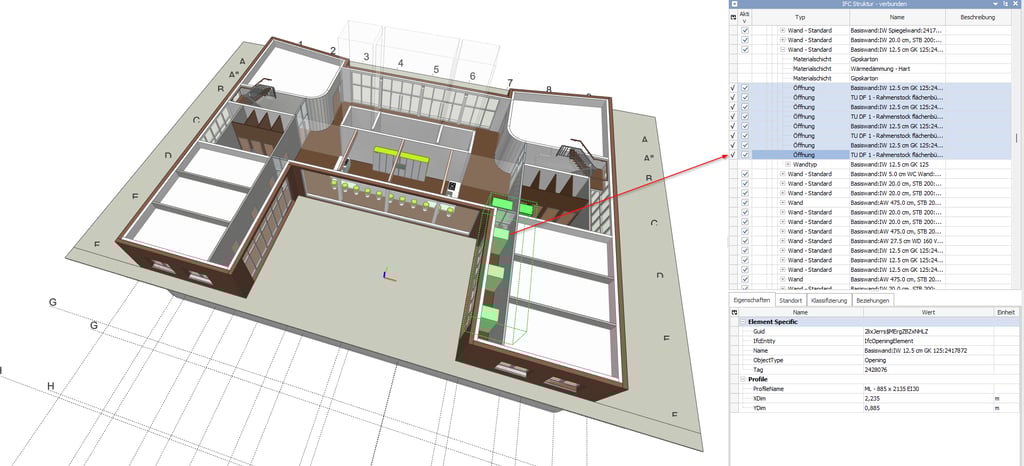

Interessanterweise werden IfcOpeningElemente in Viewern wie BIMcollab Zoom, Solibri, us.BIMeditor oder BIMvision meist nicht direkt angezeigt. Um die Extrusion sichtbar zu machen, muss entweder das Hostelement ausgewählt oder die Darstellung der IfcOpeningElemente in den Einstellungen aktiviert und eingefärbt werden.

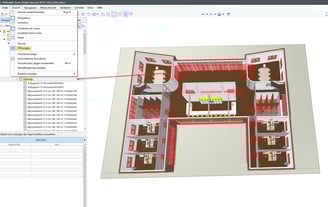

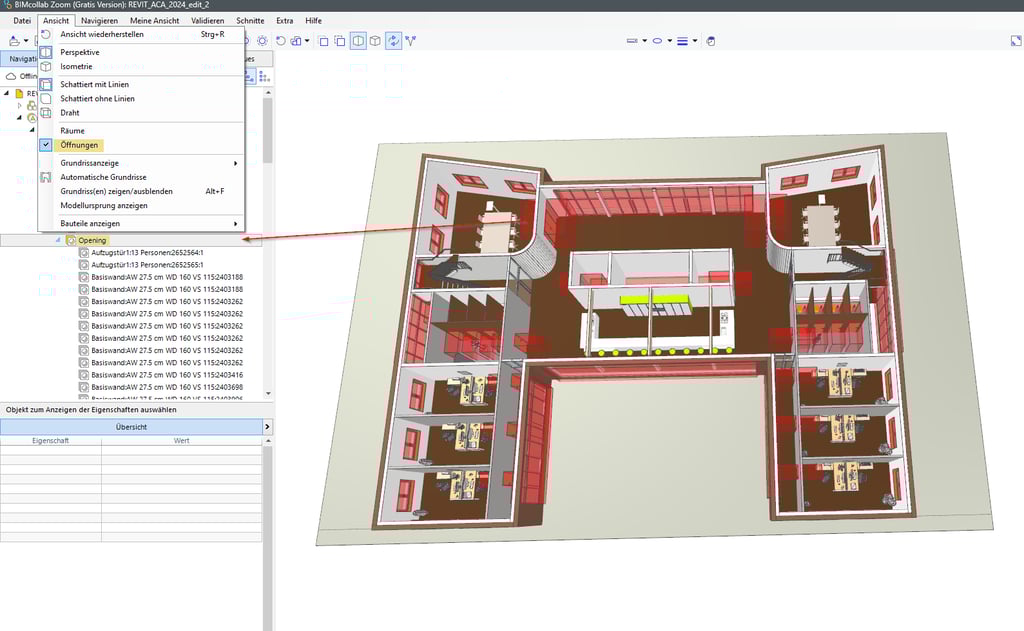

BIMcollab Zoom:

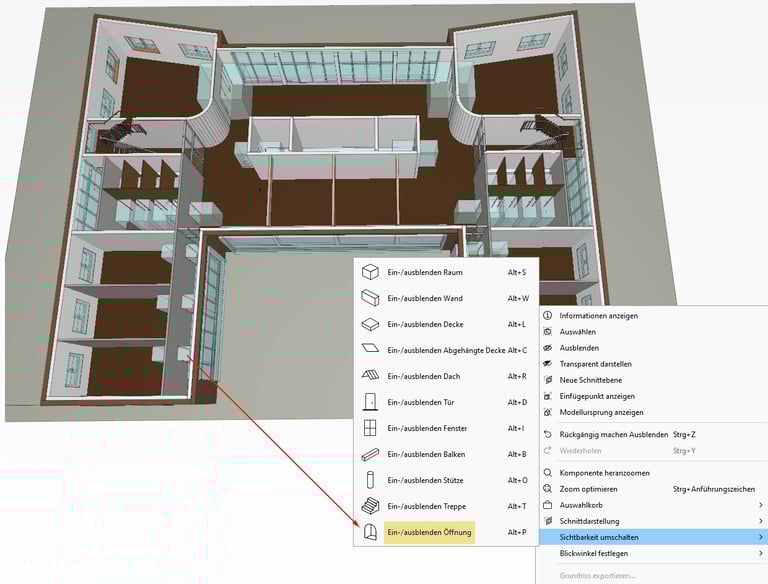

Solibri:

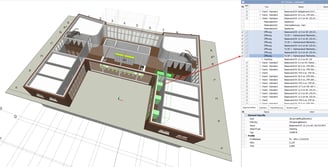

BIMvision:

us.BIMeditor:

Herausforderungen für thermische Berechnungen

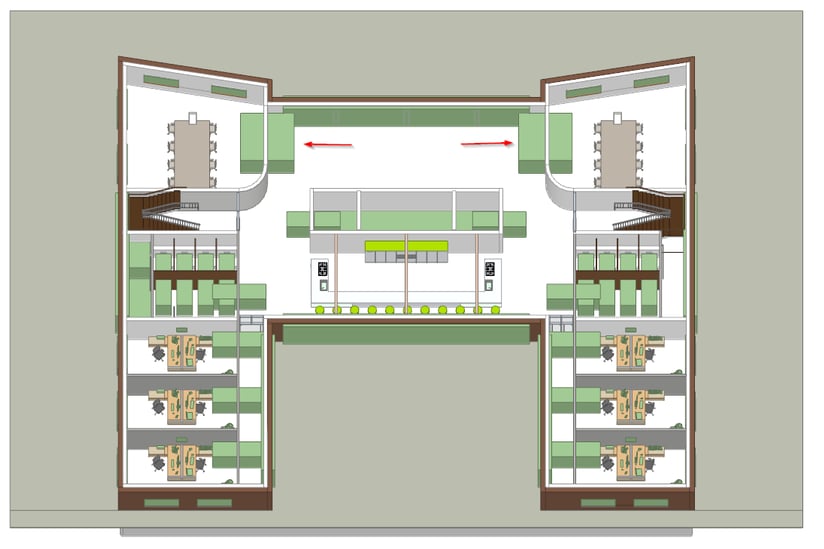

IfcOpeningElemente können die Platzierung von MEP-Räumen in Revit stören, da sie oft die Raumbegrenzungen durchbrechen und zu falschen Volumina führen. Das erschwert die Erstellung sauberer Modelle für Heiz- und Kühllastberechnungen.

Best Practices für den Umgang mit IfcOpeningElementen 🛠️

Export aus Revit und ArchiCAD anpassen

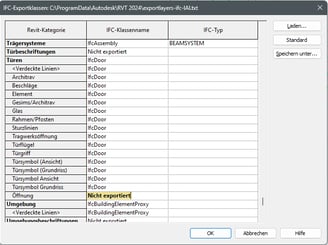

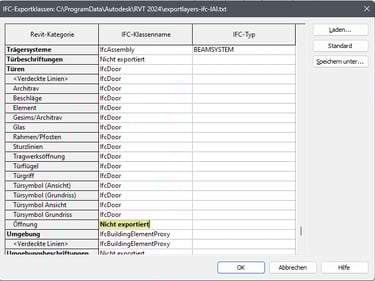

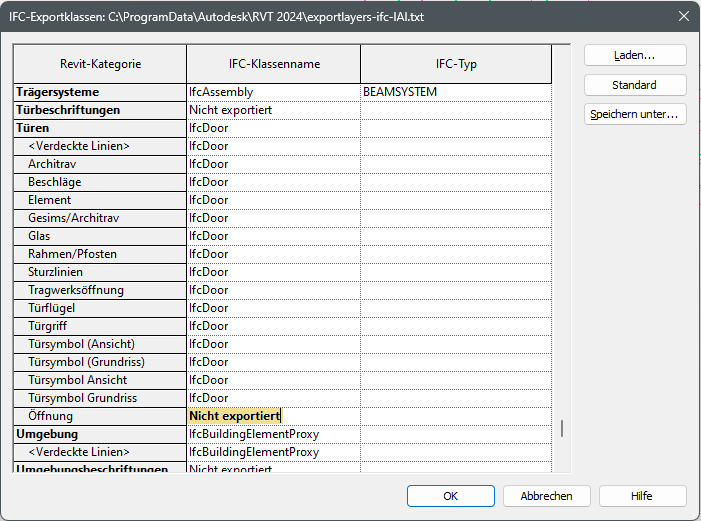

In Revit können Sie in den IFC-Exporteinstellungen festlegen, dass IfcOpeningElemente nicht exportiert werden:

Öffnen Sie den Dialog IFC-Optionen.
Wählen Sie die Öffnungen in den entsprechenden Bauteilkategorien (z. B. Türen, Fenster, Wände) aus.
Deaktivieren Sie den Export von Öffnungen, indem Sie in der Spalte "IFC-Klassenname" die Option "Nicht exportiert" eintragen.

Dieser Ansatz verhindert, dass IfcOpeningElemente in der exportierten IFC-Datei enthalten sind und hilft, ein übersichtlicheres Modell zu erstellen.

In ArchiCAD gibt es ähnliche Einstellungen, bei denen Sie IfcOpeningElemente von der Exportliste ausschließen können.

IfcOpeningElemente in Revit ausblenden

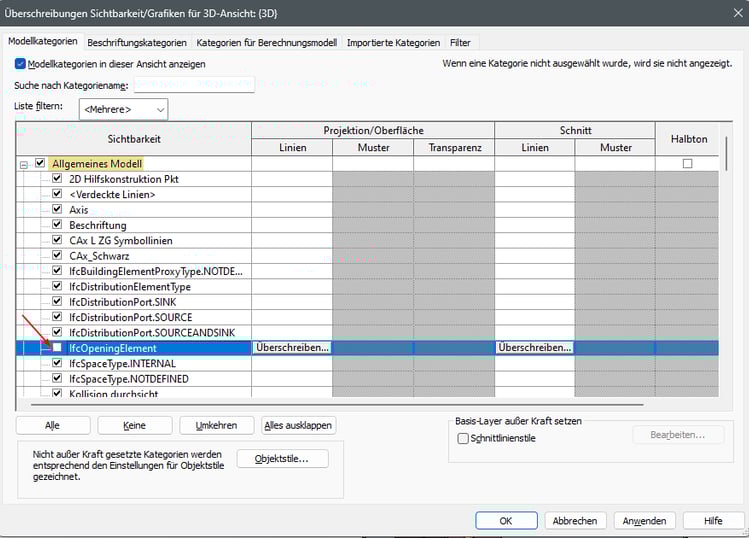

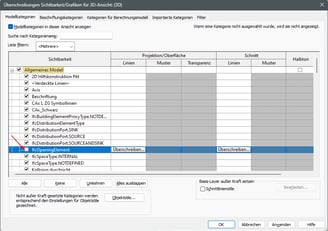

Falls IfcOpeningElemente bereits in Revit importiert wurden, können sie ausgeblendet werden, indem sie diese über die Kategorie Allgemeines Modell für die gewünschte Ansicht ausblenden:

Optimierung für thermische Berechnungen

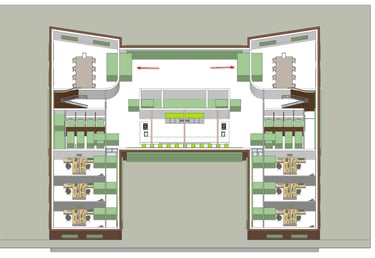

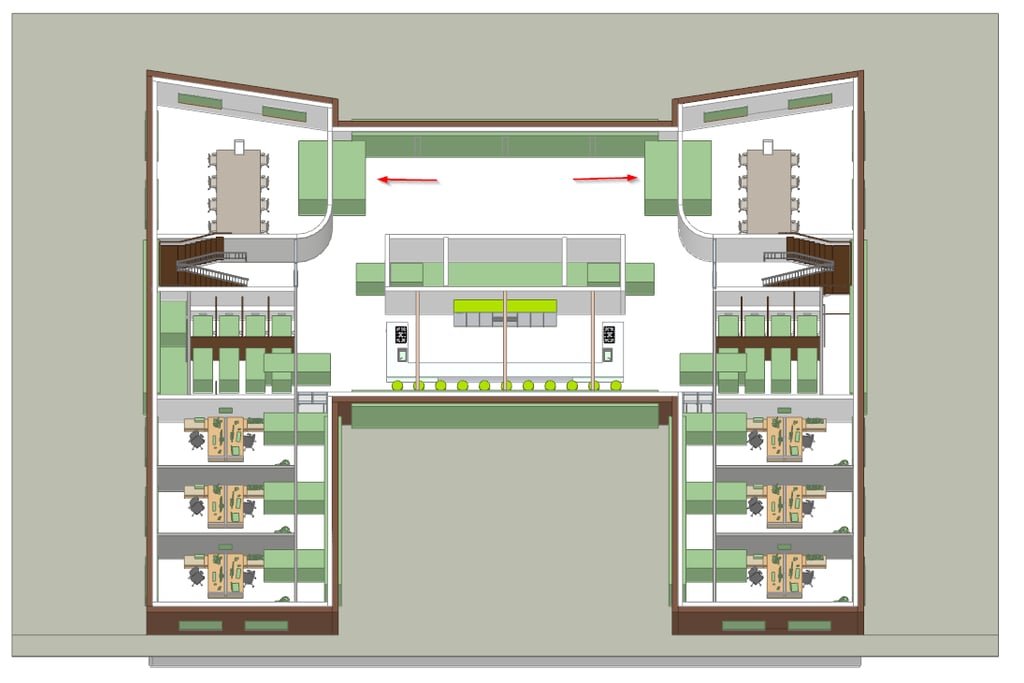

BIM X Consulting hat eine Lösung entwickelt, um IfcOpeningElemente zu ignorieren und saubere Raumbegrenzungen für thermische Berechnungen zu erzeugen. Durch die Bereinigung der IFC-Datei wird eine fehlerfreie gbXML-Datei erstellt, die direkt in Berechnungstools wie Solar-Computer verarbeitet werden kann.
