Die gbXML-Struktur im Detail

Green Building XML (gbXML) ist ein offenes Dateiformat, das speziell für den Austausch von Informationen zur Energieanalyse und -simulation von Gebäuden entwickelt wurde. Es verwendet XML (Extensible Markup Language), um eine strukturierte und hierarchische Darstellung von Gebäudedaten zu bieten. Die gbXML-Struktur ist darauf ausgelegt, alle relevanten Informationen für eine präzise und effiziente Energieanalyse zu integrieren, ohne unnötige Komplexität.

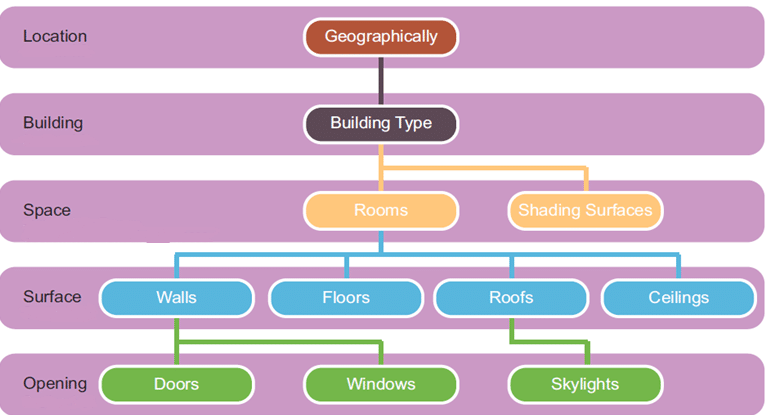

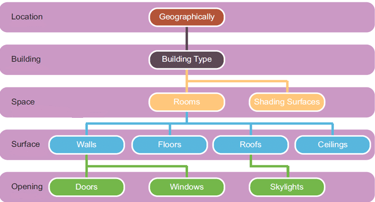

Hauptkomponenten der gbXML-Struktur

1. Location

Beschreibung: Das Location-Element enthält grundlegende Informationen über die geografische Lage des Gebäudes. Diese Daten sind entscheidend für die Berechnung von Klima- und Wettereinflüssen auf das Gebäude.

Attribute/Informationen:

• Standortkoordinaten: Geografische Breite und Länge

• Höhenlage: Höhe über dem Meeresspiegel

• Klimazone: Angabe der klimatischen Bedingungen

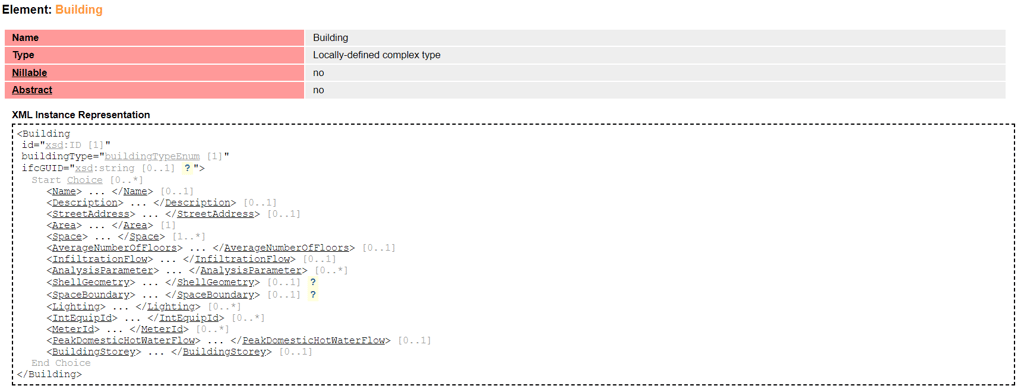

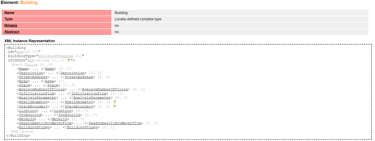

2. Building

Beschreibung: Das Building-Element definiert grundlegende Informationen über das gesamte Gebäude. Hier werden allgemeine Merkmale wie die Gesamtfläche und der Gebäudetyp festgelegt.

Attribute/Informationen:

• Gesamtfläche: Gesamte Nutzfläche des Gebäudes

• Gebäudetyp: Art des Gebäudes

• Nutzungskategorie: Zweck des Gebäudes

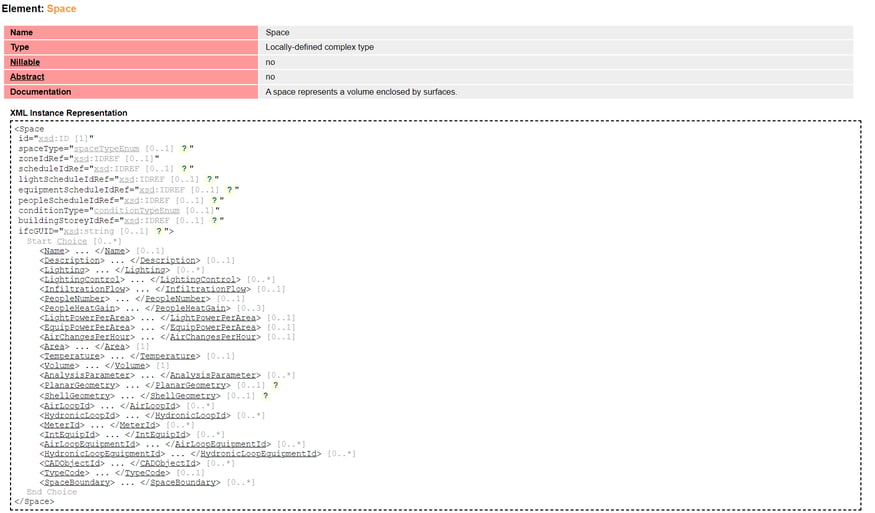

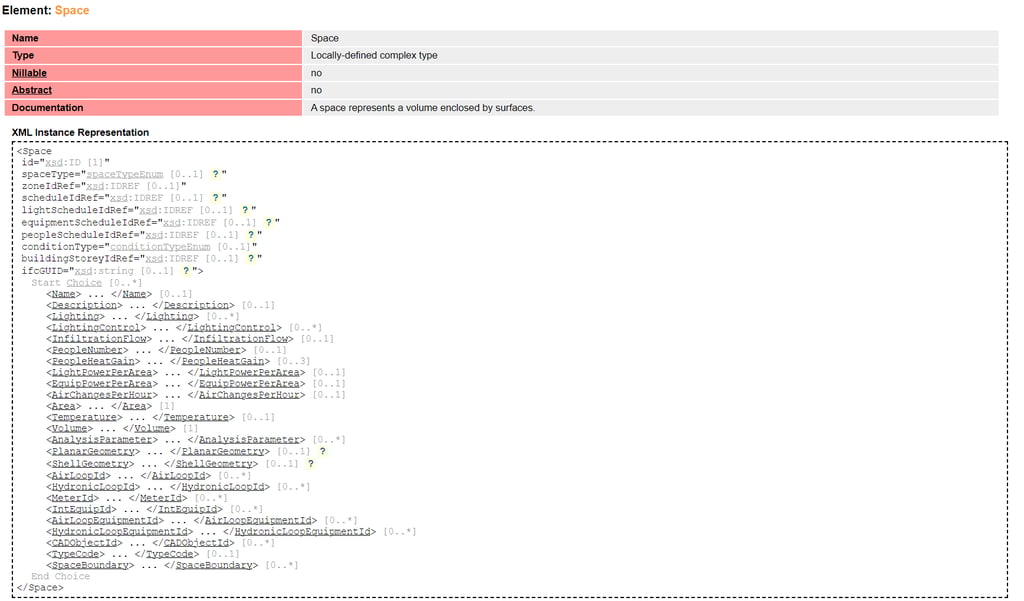

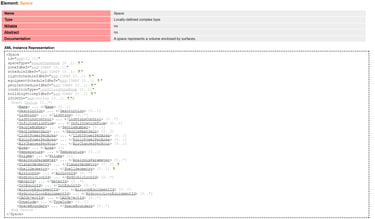

3. Space

Beschreibung: Das Space-Element beschreibt die einzelnen Räume oder Zonen innerhalb des Gebäudes. Diese Informationen sind wichtig für die Analyse von Raumvolumen und internen Lasten.

Attribute/Informationen:

• Raumvolumen: Volumen des Raums

• Nutzungsart: Zweck des Raums

• Interne Lasten: Lasten durch Beleuchtung, Geräte, Personen

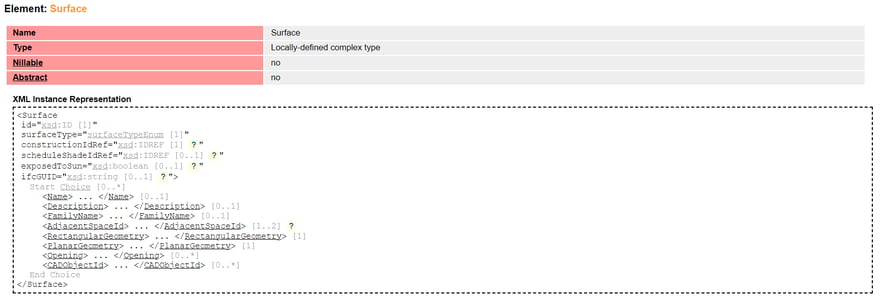

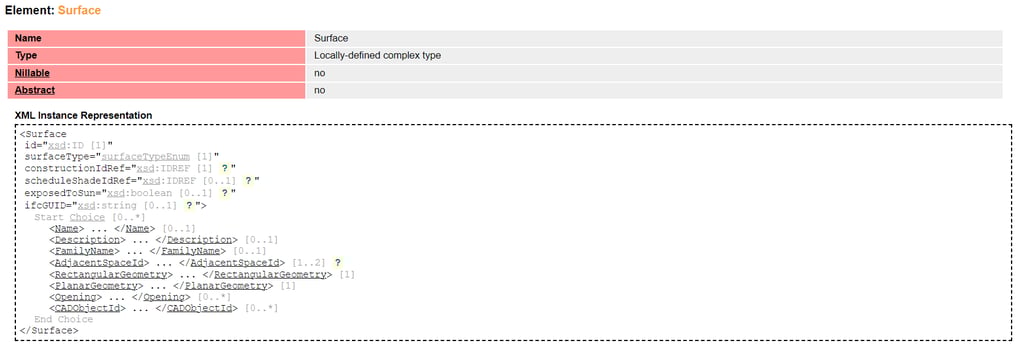

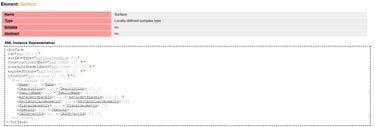

4. Surface

Das Surface-Element enthält Details zu den verschiedenen Oberflächen des Gebäudes. Es wird unterteilt in:

• Walls (Wände)

  • Beschreibung: Informationen über die Wände des Gebäudes, einschließlich ihrer Flächen und Materialien.

  • Attribute/Informationen:

    • Fläche: Fläche der Wand

    • Material: Materialtyp (z.B. Beton, Ziegel)

    • Konstruktion: Aufbau der Wand

• Floors (Böden)

  • Beschreibung: Details zu den Fußböden im Gebäude, einschließlich der Materialarten und deren Eigenschaften.

  • Attribute/Informationen:

    • Fläche: Fläche des Fußbodens

    • Material: Materialtyp

    • Konstruktion: Aufbau des Fußbodens

• Roofs (Dächer)

  • Beschreibung: Informationen über die Dächer des Gebäudes.

  • Attribute/Informationen:

    • Fläche: Fläche des Dachs

    • Material: Materialtyp

    • Konstruktion: Aufbau des Dachs

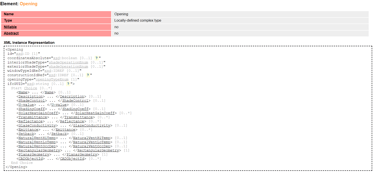

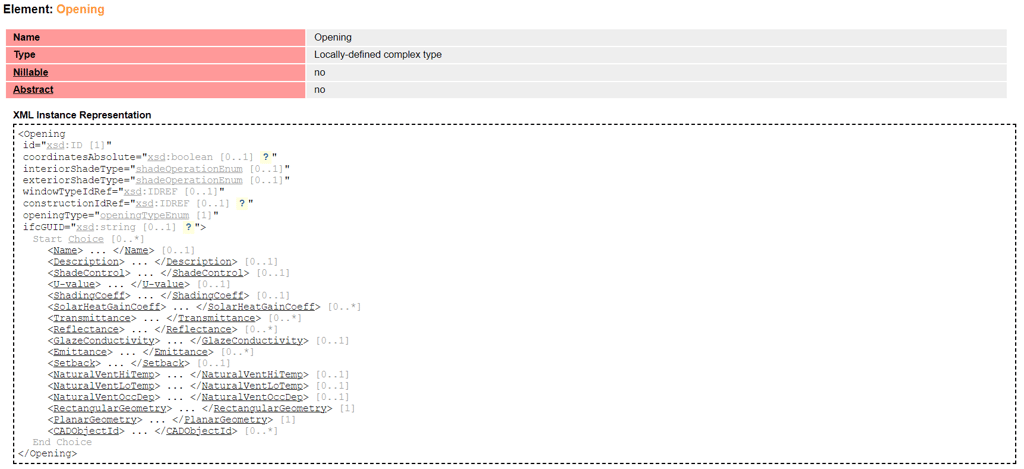

5. Opening

Das Opening-Element beschreibt Öffnungen in den Oberflächen, wie Türen, Fenster und Dachfenster.

• Doors (Türen)

  • Beschreibung: Informationen über die Türen im Gebäude.

  • Attribute/Informationen:

    • Fläche: Fläche der Tür

    • Material: Materialtyp

    • Position: Position im Raum

• Windows (Fenster)

  • Beschreibung: Details zu den Fenstern, einschließlich ihrer Größe und Position.

  • Attribute/Informationen:

    • Fläche: Fläche des Fensters

    • Material: Glasart und Rahmenmaterial

    • Position: Position in der Wand

• Skylights (Dachfenster)

  • Beschreibung: Informationen über Dachfenster, die Licht und Wärme ins Gebäude lassen.

  • Attribute/Informationen:

    • Fläche: Fläche des Dachfensters

    • Material: Glasart

    • Position: Position auf dem Dach

Zusammenfassung

Die gbXML-Struktur bietet eine gezielte und strukturierte Darstellung der notwendigen Daten für die Energieanalyse eines Gebäudes. Durch die klare Definition der Hauptkomponenten und deren Attribute wird sichergestellt, dass alle relevanten Informationen effizient und präzise übermittelt werden. Dies verbessert die Genauigkeit der energetischen Bewertungen und erleichtert die Integration von Gebäudedaten in Analyseprozesse.
