Das CADObjectId-Element in gbXML

Was ist das CADObjectId-Element?

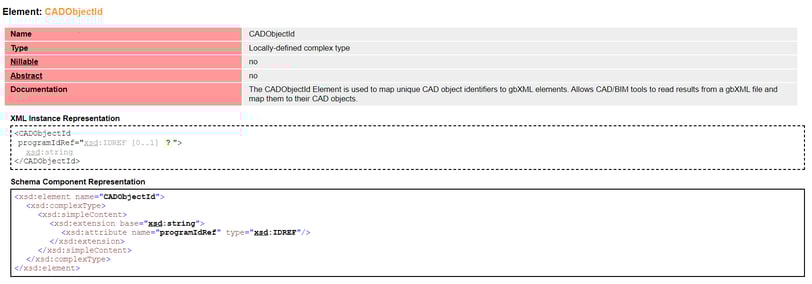

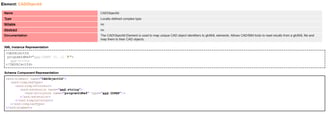

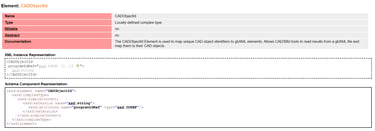

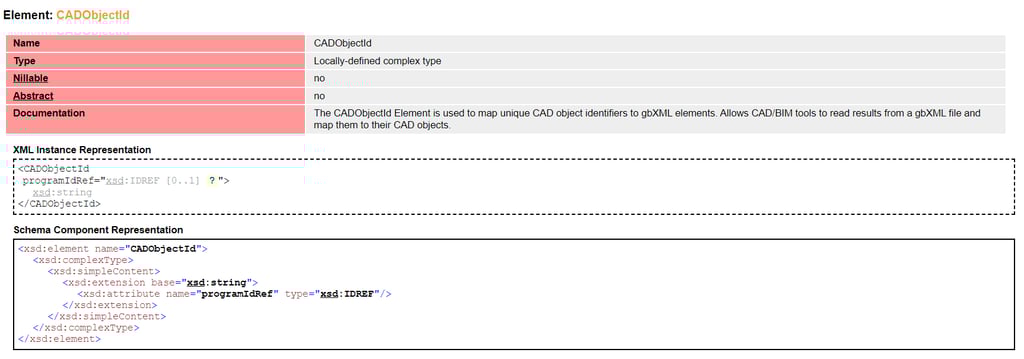

Das CADObjectId-Element ist ein wichtiger Bestandteil des gbXML-Datenformats, das speziell für die Energieanalyse von Gebäuden entwickelt wurde. Es dient als Bindeglied zwischen den Daten in einer gbXML-Datei und den entsprechenden Objekten in einer CAD- oder BIM-Software wie Revit.

Warum ist das CADObjectId-Element wichtig?

Das CADObjectId-Element ermöglicht es, eindeutige Identifikatoren für CAD-Objekte (wie Räume, Wände oder Fenster) in die gbXML-Datei zu integrieren. Dies bedeutet, dass die gbXML-Daten eindeutig mit den Objekten in der CAD/BIM-Software verknüpft werden können. Wenn beispielsweise ein Raum in Revit eine bestimmte ID hat, wird diese ID in das CADObjectId-Element der gbXML-Datei übertragen. Dies ermöglicht es der Software, Ergebnisse der Energieanalyse aus der gbXML-Datei korrekt den entsprechenden Objekten in Revit zuzuordnen.

Wie nutzt BIM X Consulting das CADObjectId-Element?

In unserem Fall tragen wir die Revit-ID-Nummern der MEP-Räume in das CADObjectId-Element ein. Dies stellt sicher, dass die Zuordnung zwischen den in SolarComputer durchgeführten Energieanalysen und den entsprechenden MEP-Räumen in Revit erhalten bleibt. Durch diese Praxis bleibt die sogenannte Switchback-Funktion erhalten.

Wie funktioniert die Switchback-Funktion genau?

• Die Switchback-Funktion ermöglicht es, Änderungen oder Ergebnisse aus der Energieanalyse in der gbXML-Datei zurück in das CAD-Modell zu übertragen. Dies sorgt dafür, dass alle Anpassungen während der Analyse nahtlos ins ursprüngliche Modell integriert werden.

Zusammenfassung

Das CADObjectId-Element spielt eine zentrale Rolle im Austausch von Daten zwischen gbXML und CAD/BIM-Software, indem es eine präzise Zuordnung von Analyseergebnissen zu den ursprünglichen Modellobjekten ermöglicht.
